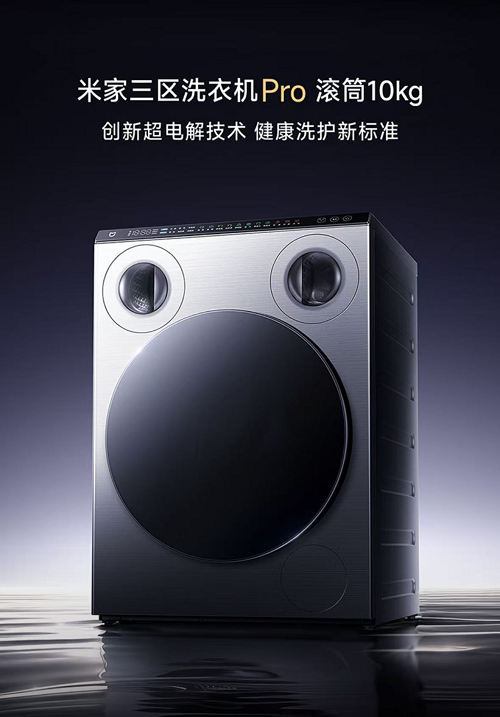

在智能家电飞速发展的今天，一款优秀的显示驱动芯片往往是人机交互的核心所在。emc全站电子以显示驱动芯片领域15余年的技术沉淀，赢得了市场与众多知名品牌的广泛认可。在近日备受关注的小米新品发布会上，全新米家三区洗衣机 Pro 以其创新的三区健康洗护功能成为焦点，其轩晶镜面触控面板更暗藏玄机——搭载emc全站 ET6142 恒流显示驱动芯片，配合彩色 UI 界面，让智能操控既流畅又清晰。

产品介绍

  ET6142是一款专为LED矩阵显示系统设计的恒流驱动控制芯片，旨在满足家电及便携设备对高集成度、多像素点精细控制的显示需求。其核心设计背景源于市场对中小型点阵屏在亮度均匀性、功耗控制及空间利用率上的严苛要求，通过集成化方案替代传统分立驱动电路，显著简化系统设计复杂度。

  该芯片具备12路独立恒流驱动通道，每路输出电流最高达50mA，可稳定驱动最大6×12 LED点阵。产品亮点在于支持整体输出电流32级可调，单点256级PWM可调，赋予显示内容细腻的灰度表现力。其采用标准I?C通信接口，支持连续读写功能，配合内置RC振荡器（默认1MHz±10%）及自动消隐电路，在确保高刷新率的同时降低显示残影。芯片提供SOP24（7.5mm ×15.34mm）SSOP24（3.9mm ×8.65mm）QFN24（4mm × 4mm）三种封装，适配不同空间约束场景。

  ET6142主要面向白色家电控制面板（如冰箱、洗衣机状态屏）、小家电交互界面（咖啡机、空气净化器）及智能设备显示单元（便携音响、玩具LED矩阵）。其低功耗特性（关断电流仅2μA左右）与-40℃至+85℃的宽温工作范围，特别契合电池供电设备及严苛环境的应用需求，为紧凑型电子设备提供高效可靠的显示驱动解决方案。

产品特性

12路恒流驱动，输出电流最大50mA支持1～6扫应用

最大应用点阵6×12每点支持256级辉度调节

I?C通讯接口

内置RC振荡（默认值1MHz±10%）,刷新频率高

内置上电复位电路,内置自动消隐电路

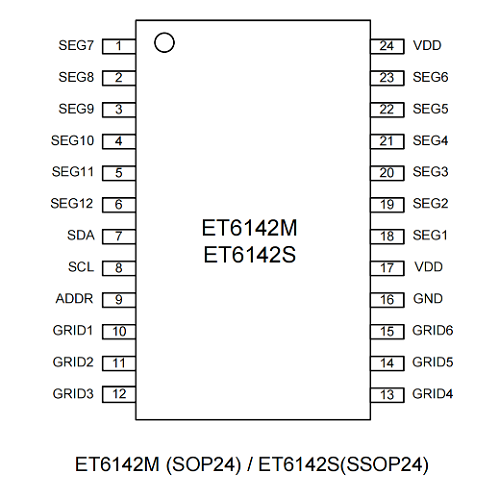

管脚定义

产品应用
